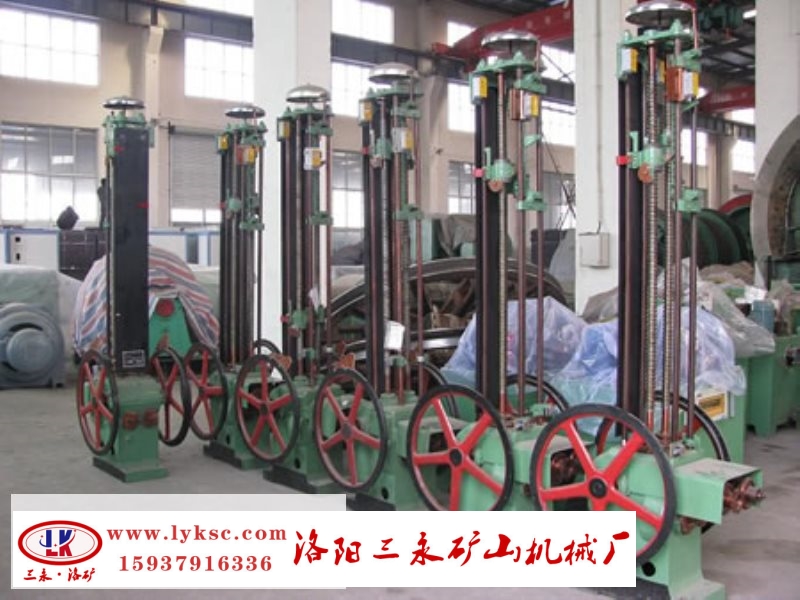

單繩牌坊式深度指示器由兩部分組成，一部分是與提升機主軸軸端成直角連接的傳遞運動的裝置，即牌坊式深度指示器傳動裝置，另一部分時深度指示器，兩者通過聯軸器相連。
　　 工作原理：
　　 提升機主軸的旋轉運動由傳動裝置傳給深度指示器，經過齒輪對傳給絲杠，使兩根垂直絲杠以互為相反的方向旋轉。當絲杠旋轉時，帶有指針的兩個梯形螺母也以互為相反的方向移動，即一個向上，另一個向下。絲杠的轉數與主軸的轉數成正比，因而也與容器在井筒中位置相對應，因此螺母上指針在絲杠上的位置也與之相對應，通過指針便能準確地指出容器在井筒中的位置。
　　 梯形螺母上不僅裝有指針，而且還有裝有掣子和碰鐵，當提升容器接近井口卸載位置時，掣子帶動信號拉桿上的銷子，將信號拉桿漸漸抬起，同時銷子在水平方向也在移動，當達到減速點時銷子脫離掣子下落，裝在信號拉桿上的撞針敲擊信號鈴，發出減速開始信號，在信號拉桿旁邊的立柱上固定有一個就愛你素極限開關，當提升容器到達一定位置時，信號拉桿上的碰塊碰減速器開關的滾子進行減速，直至停車。若提升機發生過卷，則梯形螺母上的碰鐵將把過卷揚極限開關打開，進行安全制動。
　　 信號拉桿上的銷子可根據需要移動位置，減速極限開關和過卷揚極限開關的上下位置可以很方便的調整，以適應不同的減速距離和過卷距離的要求。
　　 限速凸輪由渦輪帶動，通過限速變阻器或自整角機進行限速保護，使提升機在減速階段不致過速。在一次提升過程中每個凸輪的轉角應在270度----330度范圍內。
　　 深度指示器安裝，調試要求和使用維護注意事項
　　 牌坊式深度指示器
　　 安裝調試要求
　　 指示標尺應在提升機安裝時進行刻度，即在標尺上用白漆畫出與井筒深度或坑道長度相適應的分格（用縮小的比例）。指針航程為標尺全長的2/3以上
　　 傳動裝置應靈活可靠，指針移動時不得與標尺相碰
　　 傳動軸的安裝與調試應保證齒輪咬合良好，主軸軸頭的一對錐齒輪間隙一定要調好，以免別勁，造成斷信號事故.
　　 使用維護注意事項
　　 1.油箱內應保證有夠用的潤滑油，使蝸桿，圓柱齒輪，圓錐齒輪浸于油內
　　 2.每年要更換油箱內的油
　　 3.經常察看鉸鏈連接并潤滑之
　　 4.經常檢查主軸端部錐齒輪的咬合間隙，以免間隙小別壞錐齒輪而導致斷信號的事故發生.
　　
